L'oscilloscopio

Come funziona?

Fig. 1

L'oscilloscopio è lo strumento più importante per la sperimentazione elettronica. La sua grande utilità è dovuta al fatto che, oltre a consentire la misura dei parametri dei segnali che si devono esaminare, permette anche la visualizzazione delle relative forme d'onda rendendo possibile la raccolta di molteplici informazioni sul funzionamento del circuito sotto misura.

Non sempre, è vero, usiano l'oscilloscopio ma tutti, prima a dopo, devono saperlo usare. Certo di fare cosa gradita ai navigatori più giovani cercherò di spiegare a grandi tratti cos'è e come funziona un oscilloscopio.

La scienza elettronica oggi è anche padronanza della strumentazione, in particolare di quella di misura. Cerchiamo di aiutarci con le figure per rendere più immediato il tutto.

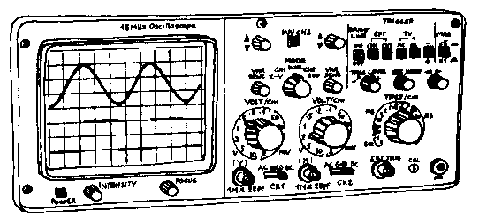

In Fig. 1 è rappresentato il pannello frontale di un oscilloscopio a doppia traccia.
